Zeichnung 1

Diese Zeichnung angefertigt, um alle Schrägen abnehmen zu können.

Die Zeichnung

Als erstes zeichnet man ein Kreutz, der Winkel beträgt 90°. Wobei die waagerechte Linie ca. 60cm und die senkrechte Linie ca. 100 cm lang sein sollte.

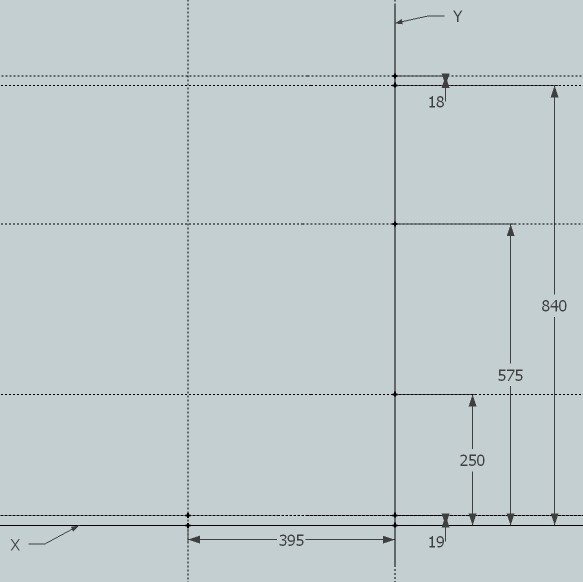

Jetzt die auf dem Bild dargestellt die Linien einzeichnen.

Dann wird der Grundrahmen gezeichnet. Hier mit 60mm breite, obwohl er nur 55mm breit ist, da der Rahmen hier als Schnitt dargestellt wird.

Dann die Ecksäule einzeichnen.

Jetzt das Tafelelement, wie beschrieben.

Der Dachkastenrahmen oberhalb der Ecksäule zeichnen. Auch hier mit 60mm breite, obwohl er nur 55mm breit ist, da der Rahmen auch hier als Schnitt dargestellt wird.

Jetzt die lange Ecksäule einzeichnen.

Dann den Sparren zeichnen.

So sollte die Zeichnung jetzt aussehen.
